Belüftungsanlage VA 40

Zuverlässige Atemluftversorgung im Schutzraum

Die Belüftungsanlage VA 40 ist für den dauerhaften Einsatz in Schutzräumen konzipiert und gewährleistet eine kontinuierliche Versorgung der Insassen mit Atemluft. Gleichzeitig sorgt das System für die zuverlässige Abfuhr verbrauchter Luft und die kontinuierliche Reduktion des CO₂-Anteils im Raum.

Der Betrieb erfolgt im Normalfall über Frischluftzufuhr. Im Ereignisfall kann die Anlage schnell und einfach auf Gasfilterbetrieb umgestellt werden. Die Umschaltung erfolgt durch das Entkoppeln der flexiblen Schläuche und ermöglicht eine gefilterte Luftversorgung bei chemischen, biologischen oder sonstigen Schadstoffbelastungen.

Normen, Zulassung und Typenprüfung

Alle von BSSD gelieferten VA-40-Belüftungsanlagen werden gemäß den Weisungen des Bundesamtes für Bevölkerungsschutz (BABS) gefertigt und sind durch das LABOR SPIEZ des eidgenössischen Verteidigungsdepartements (VBS) typengeprüft.

Zulassung (herstellerabhängig): BZS T 87-003, BZS TE 98-005

Die jeweilige Zulassung richtet sich nach Ausführung und Hersteller. BSSD stellt sicher, dass ausschließlich geprüfte und zugelassene Systeme zum Einsatz kommen.

Aufbau, Integration und Systemkompatibilität

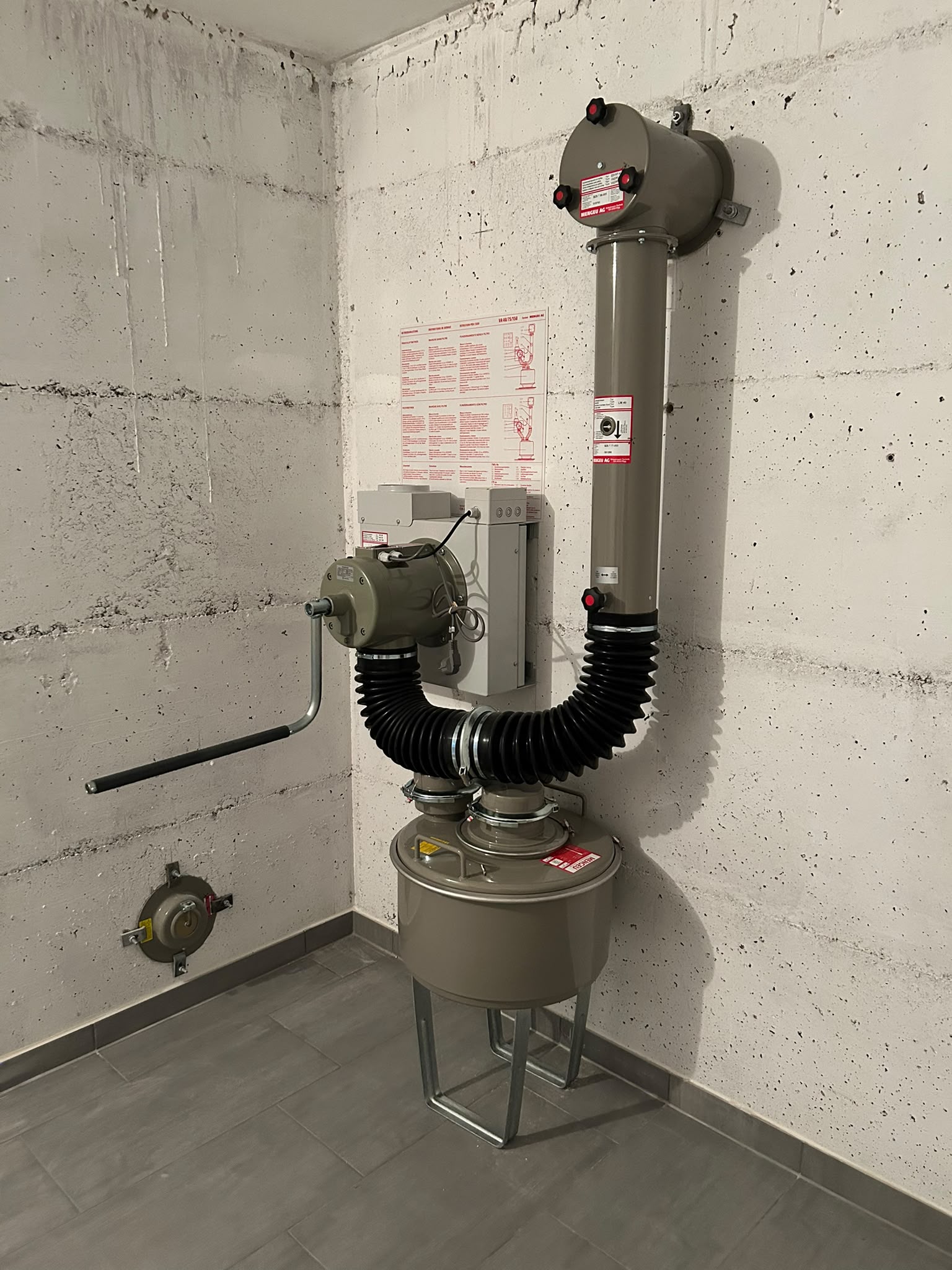

Die VA-40-Belüftungsanlage ist als kompaktes Einzelgerät ausgeführt und kann flexibel an der Schutzraumwand montiert oder in einen Technikraum integriert werden. Mehrere Geräte lassen sich bei Bedarf gruppieren.

Der Anschluss erfolgt an einen gemeinsamen Lufteinlass mit Explosionsschutzventilen und integriertem Luftfilter. Die Einbaumaße sind innerhalb der VA-Serie einheitlich ausgeführt, was Planung, Austausch und Nachrüstung deutlich erleichtert.

Unterschiede zwischen den Ausführungen ergeben sich – abhängig vom Hersteller – insbesondere bei:

• Vorfilter

• Luftmengenmessrohr

• Gasfilterausführung

Serienmäßige Ausstattung und Notbetrieb

Jede VA-40-Belüftungsanlage ist für den elektrischen Betrieb sowie den vollständigen manuellen Notbetrieb ausgelegt und umfasst folgende Komponenten:

• Belüftungsgerät mit Elektromotor

• Übersetzungsgetriebe

• Dynamo mit plombierter 5-Watt-Notlampe

• Ein-/Ausschalter

• Aufsteckbare Handkurbel für manuellen Betrieb

• Luftmengenmessrohr mit Drosselklappe

• Schlauchpaar mit Kupplung und vier Briden

• Betriebsanleitung mit Schutzhülle

Bei Stromausfall kann die Anlage manuell betrieben werden. Die integrierte Notbeleuchtung wird über den Dynamo versorgt und gewährleistet die sichere Bedienung auch unter Ausfallbedingungen.

Optionale Ausstattungen (herstellerabhängig):

• Elektrischer Lufterhitzer

• Rückschlagklappe

• EMP-Ausführung

• Befestigungsdübel

• Abweichende Spannungs- und Frequenzvarianten

Kapazität und Einsatzbereiche

Die VA-40-Belüftungsanlage ist für Schutzräume mit bis zu 13 Schutzplätzen ausgelegt und eignet sich für:

• Private Schutzräume

• Wohngebäude

• Kleine öffentliche Schutzräume

• Ergänzende Systeme in modularen Schutzraumkonzepten

Durch die herstellerneutrale Beschaffung kann die Anlage optimal an Projektgröße, Nutzung und bauliche Gegebenheiten angepasst werden.

Planungshinweise und Mindestanforderungen

• Grundrissfläche pro Schutzplatz: ≥ 1 m²

• Grundrissfläche pro VA-Gerät: ≥ 1 m²

• Rauminhalt pro Schutzplatz: ≥ 2,5 m³

• Mindestschutzraumfläche: ≥ 8 m²

• Mindestschutzraumbreite: 2,0 m

• Mindestschutzraumhöhe: 2,0 m

• Max. Schutzplätze pro Schutzraumabteil: ≤ 50



Bei der Planung sind zusätzlich Möblierung und Schutzausstattung wie Panzertüren, Panzerdeckel oder Trockenklosetts zu berücksichtigen.



Gerne beraten wir Sie bei der Auswahl der passenden Belüftungsanlage sowie bei Sonderanforderungen und Zubehörlösungen.
