Belüftungsanlage VA 75

Leistungsfähige Atemluftversorgung für mittlere Schutzräume

Die Belüftungsanlage VA 75 ist für den dauerhaften Einsatz in Schutzräumen mit mittlerer Belegung konzipiert. Sie gewährleistet eine zuverlässige Zufuhr von Frischluft sowie die kontrollierte Abführung verbrauchter Raumluft. Dadurch wird ein stabiler Sauerstoffgehalt sichergestellt und der CO₂-Anteil kontinuierlich reduziert.

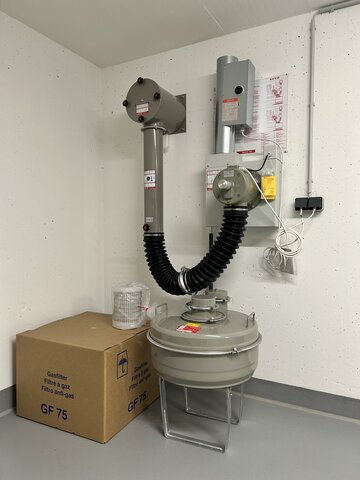

Im Normalbetrieb erfolgt die Belüftung über Frischluftzufuhr. Im Ereignisfall kann das System schnell und ohne Werkzeug auf Gasfilterbetrieb umgestellt werden. Die Umschaltung erfolgt durch das Entkoppeln der flexiblen Schläuche und ermöglicht eine wirksame Luftfiltration bei chemischen, biologischen oder sonstigen Schadstoffbelastungen.

Normen, Zulassung und Typenprüfung

Alle von BSSD gelieferten VA-75-Belüftungsanlagen werden gemäß den Weisungen des Bundesamtes für Bevölkerungsschutz (BABS) gefertigt und sind durch das LABOR SPIEZ des eidgenössischen Verteidigungsdepartements (VBS) typengeprüft.

Zulassung (herstellerabhängig): BZS T 87-003, BZS TE 98-005

Die jeweilige Zulassung richtet sich nach Ausführung und Hersteller. BSSD stellt sicher, dass ausschließlich zugelassene und geprüfte Systeme eingesetzt werden.

Aufbau, Integration und Systemfähigkeit

Die VA-75-Belüftungsanlage ist als kompaktes Einzelgerät ausgeführt und eignet sich sowohl für die Wandmontage im Schutzraum als auch für die Integration in separate Technikräume. Mehrere Geräte können bei Bedarf gruppiert betrieben werden.

Der Anschluss erfolgt an einen gemeinsamen Lufteinlass mit Explosionsschutzventilen und integriertem Luftfilter. Innerhalb der VA-Serie sind die Einbaumaße einheitlich, was Planung, Austausch und Erweiterung erleichtert.

Unterschiede zwischen den Ausführungen ergeben sich – abhängig vom Hersteller – insbesondere bei:

• Vorfilter

• Luftmengenmessrohr

• Gasfilterausführung

Serienmäßige Ausstattung und Notbetrieb

Die VA-75-Belüftungsanlage ist für den elektrischen Betrieb sowie den vollständigen manuellen Notbetrieb ausgelegt. Zur Standardausstattung gehören:

• Belüftungsgerät mit Elektromotor

• Übersetzungsgetriebe

• Dynamo mit plombierter 5-Watt-Notlampe

• Ein-/Ausschalter

• Aufsteckbare Handkurbel für manuellen Betrieb

• Luftmengenmessrohr mit Drosselklappe

• Schlauchpaar mit Kupplung und vier Briden

• Betriebsanleitung inkl. Schutzhülle

Bei Stromausfall ist ein vollständiger Handbetrieb möglich. Die Notbeleuchtung wird über den Dynamo versorgt und stellt die sichere Bedienung auch unter Ausfallbedingungen sicher.

Optionale Ausstattungen (herstellerabhängig):

• Elektrischer Lufterhitzer

• Rückschlagklappe

• EMP-Ausführung

• Befestigungsdübel

• Abweichende Spannungs- und Frequenzvarianten

Kapazität und Einsatzbereiche

Die Belüftungsanlage VA 75 ist für Schutzräume mit 14 bis 25 Schutzplätzen ausgelegt und eignet sich insbesondere für:

• Größere private Schutzräume

• Mehrfamilienhäuser

• Gewerbliche und institutionelle Schutzräume

• Öffentliche Schutzräume mittlerer Größe

Durch die höhere Luftleistung stellt sie eine ausgewogene Lösung zwischen Kompaktheit und Kapazität dar.

Planungshinweise und Mindestanforderungen

• Grundrissfläche pro Schutzplatz: ≥ 1 m²

• Grundrissfläche pro VA-Gerät: ≥ 1 m²

• Rauminhalt pro Schutzplatz: ≥ 2,5 m³

• Mindestschutzraumfläche: ≥ 8 m²

• Mindestschutzraumbreite: 2,0 m

• Mindestschutzraumhöhe: 2,0 m

• Max. Schutzplätze pro Schutzraumabteil: ≤ 50

Bei der Planung sind zusätzlich Möblierung und Schutzausstattung wie Panzertüren, Panzerdeckel oder Trockenklosetts zu berücksichtigen.



Gerne beraten wir Sie bei der Auswahl der passenden Belüftungsanlage sowie bei Sonderanforderungen und Zubehörlösungen.
