Explosions-Schutzventil mit Vorfilter Typ ESV/VF – Zuluftventil für Schutzraum-Belüftungsanlagen

Das Explosions-Schutzventil mit Vorfilter Typ ESV/VF schützt Schutzräume und Sicherheitsanlagen zuverlässig vor den Auswirkungen von Explosionen. Es wird als Zuluftventil in Schutzraum-Belüftungsanlagen eingesetzt und verhindert das Eindringen von Druckwellen, die beispielsweise durch konventionelle Explosionen, industrielle Unfälle oder andere außergewöhnliche Ereignisse entstehen können.

Gleichzeitig übernimmt der integrierte Vorfilter die Abscheidung grober Partikel aus der angesaugten Außenluft. Dadurch werden nachgeschaltete Komponenten der Schutzraumlüftung entlastet und die Betriebssicherheit des Gesamtsystems erhöht.

Je nach Ausführung eignet sich das ESV/VF für Schutzgrade von 1 bar oder 3 bar und ist für verschiedene Schutzraum-Belüftungsanlagen verfügbar.

Funktionsweise

Die Außenluft strömt zunächst durch den integrierten Vorfilter, der Staub und gröbere Verunreinigungen zurückhält. Anschließend gelangt die Luft durch das Explosions-Schutzventil in die Belüftungsanlage.

Im Normalbetrieb gewährleistet das Ventil eine sichere Frischluftversorgung. Tritt eine Druckwelle auf, schließt das Ventil innerhalb kürzester Zeit automatisch und verhindert das Eindringen gefährlicher Überdrücke in den Schutzraum. Nach dem Ende der Druckbelastung nimmt das Ventil selbstständig wieder den normalen Luftbetrieb auf.

Einsatzbereiche

Explosions-Schutzventile mit Vorfilter kommen unter anderem zum Einsatz in:

• Schutzräumen und Personenschutzanlagen
• Behörden und Einsatzorganisationen
• Notspitälern und medizinischen Schutzanlagen
• Militärischen Einrichtungen
• Fernmelde- und Rechenzentren
• Kritischen Infrastrukturen
• Kernkraftwerken
• Petrochemischen Anlagen
• Industrie- und Produktionsanlagen
• Sicherheitsräumen mit erhöhten Schutzanforderungen

Sicherheitsprinzip

Das Explosions-Schutzventil mit Vorfilter schützt Personen und technische Anlagen zuverlässig vor Druckwellen, die beispielsweise durch Explosionen, industrielle Ereignisse oder außergewöhnliche Gefahrenlagen entstehen können. Im Ereignisfall schließt der federgelagerte Ventilteller automatisch und verhindert das Eindringen der Druckwelle in den Schutzraum. Nach dem Abklingen der Druck- oder Sogphase öffnet das Ventil selbstständig und nimmt den normalen Belüftungsbetrieb wieder auf.

Beim Typ ESV/VF sorgt der integrierte Vorfilter zusätzlich dafür, dass Staub und grobe Partikel bereits vor dem Eintritt in die Belüftungsanlage abgeschieden werden. Dadurch werden nachgeschaltete Komponenten geschützt und die Betriebssicherheit erhöht.

Ausführung und Materialien

Das ESV/VF wurde für den dauerhaften Einsatz unter anspruchsvollen Bedingungen entwickelt.

Materialausführung:

• Ventilgehäuse aus Stahl, vollbad feuerverzinkt
• Vorfilterkorb aus feuerverzinktem Stahl
• Mauerkasten aus vollbad feuerverzinktem Stahl
• Vorfilter aus Polyesterfasern
• Ventilteller und Schließmechanismus aus rostfreiem Chrom-Nickelstahl
• Verankerungsbolzen aus Chrom-Nickelstahl

Die Konstruktion wurde für einen langfristigen Einsatz unter anspruchsvollen Umweltbedingungen entwickelt. Die feuerverzinkten Stahlbauteile sowie die Komponenten aus Chrom-Nickelstahl bieten einen hohen Korrosionsschutz und sorgen für eine lange Lebensdauer.

Die hochwertige Materialauswahl sorgt für eine hohe Korrosionsbeständigkeit, lange Lebensdauer und zuverlässige Funktion auch unter schwierigen Einsatzbedingungen.

Varianten

Dieses Produkt ist in mehreren Ausführungen erhältlich:

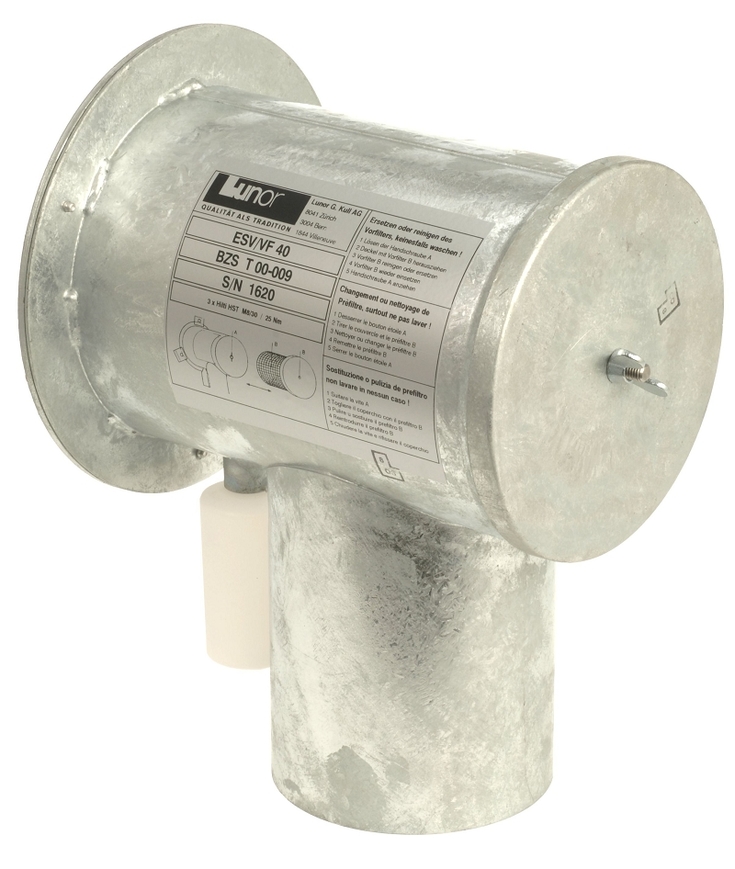

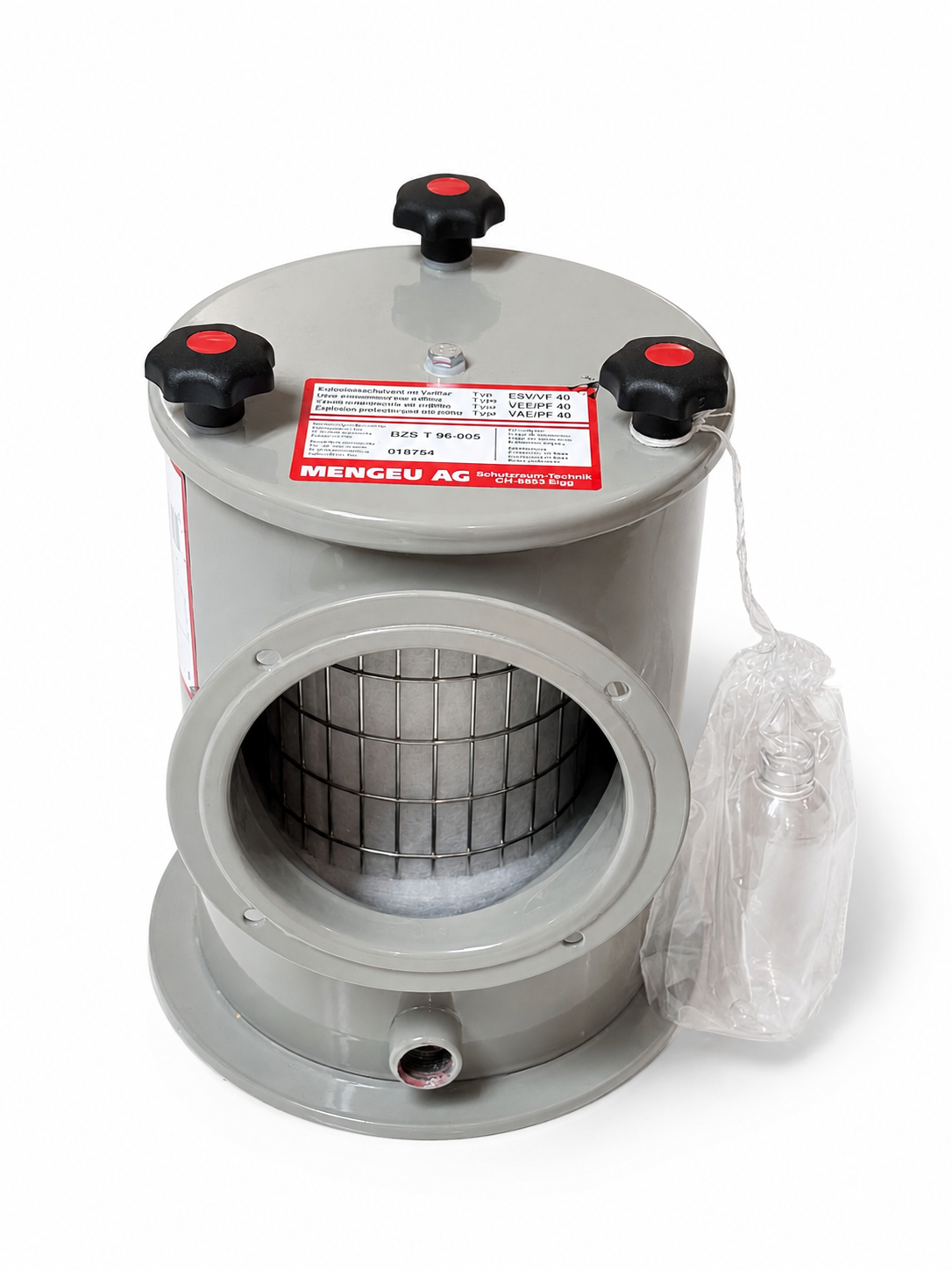

• ESV/VF 40 (1 bar) für Belüftungsanlage VA 40

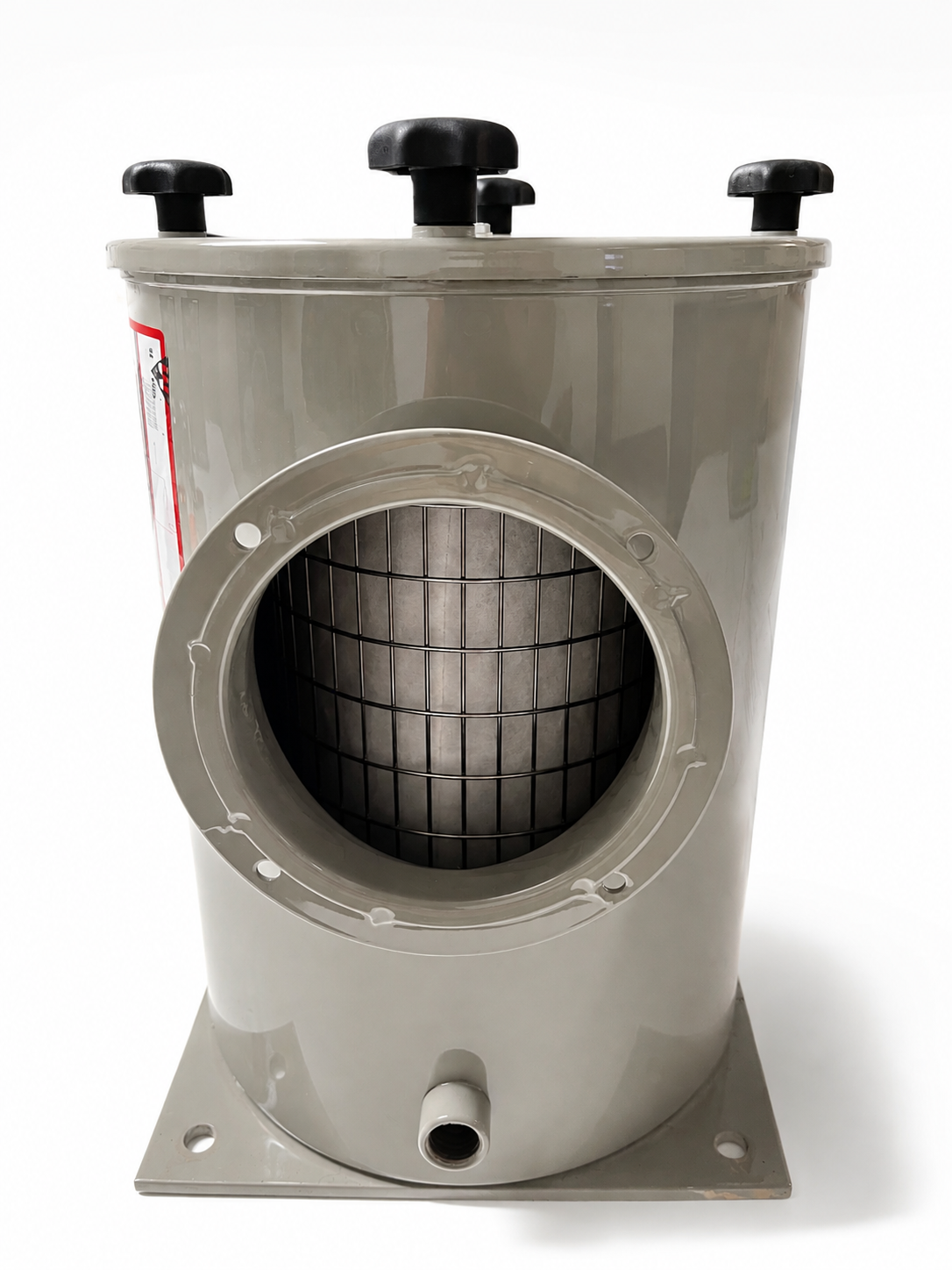

• ESV/VF 75/150 (1 bar) für Belüftungsanlagen VA 75 und VA 150
• ESV/VF 150 (3 bar) für Schutzraum-Belüftungsanlagen mit erhöhtem Schutzgrad

Die technischen Leistungsdaten unterscheiden sich je nach gewählter Variante hinsichtlich Luftleistung, Druckverlust, Schutzgrad und Einbausituation.

Normen, Zulassung und Typenprüfung

Das Explosions-Schutzventil mit Vorfilter entspricht den Weisungen des Bundesamtes für Bevölkerungsschutz (BABS).

Die Typenprüfung erfolgt zusätzlich durch das LABOR SPIEZ des eidgenössischen Departements für Verteidigung, Bevölkerungsschutz und Sport (VBS).

Zulassungen (je nach Variante):

• BZS T 03-011
• BZS T 96-007
• BZS T 74-012

BSSD liefert ausschließlich geprüfte und zugelassene Komponenten für Schutzraum- und Sicherheitsanlagen.

Lieferumfang

Je nach Ausführung umfasst der Lieferumfang:

• Explosions-Schutzventil
• Vorfilter
• Ventilgehäuse mit Abgangsstutzen und Flansch
• Revisionsdeckel
• Kondensatflasche
• Mauerkasten (modellabhängig)
• Montageunterlagen

Hinweise zur Montage

Für eine normgerechte Installation dürfen ausschließlich zugelassene Befestigungsmaterialien und Komponenten verwendet werden. Die Montage muss gemäß den geltenden BABS-Vorgaben sowie den jeweiligen Montageanleitungen erfolgen. Nur so können die geprüften Schutz- und Leistungswerte dauerhaft gewährleistet werden.

Individuelle Beratung

Die Auswahl des passenden Explosions-Schutzventils richtet sich nach der eingesetzten Belüftungsanlage, dem erforderlichen Schutzgrad sowie den baulichen Gegebenheiten.

Unsere Fachberater unterstützen Sie bei der Auswahl der geeigneten ESV/VF-Ausführung und beantworten Ihre Fragen zu Planung, Zulassung und Einbau. Nutzen Sie unser Kontaktformular für eine persönliche Beratung.
