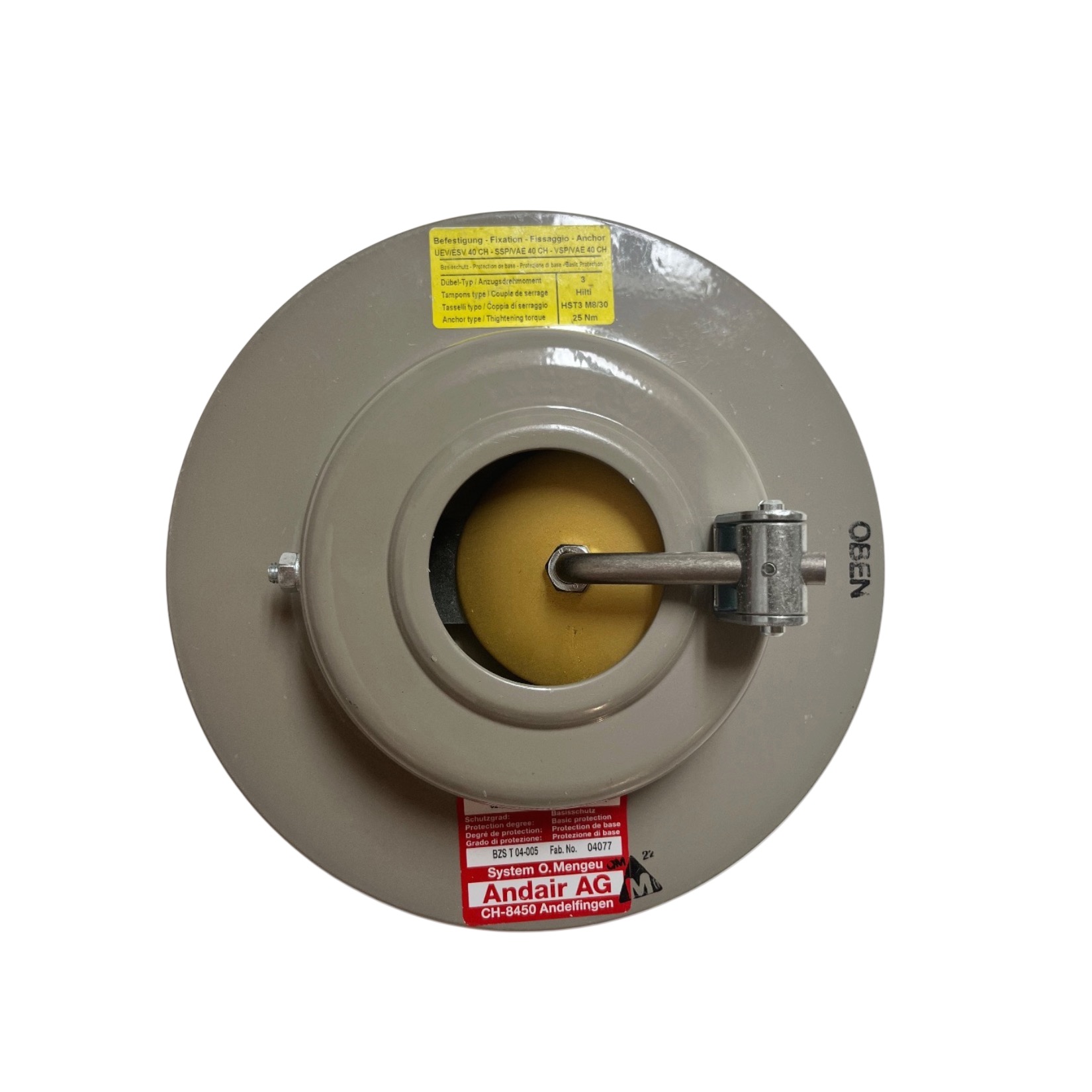

Überdruck-Explosions-Schutzventil Typ ÜV/ESV

Überdruck-Explosions-Schutzventil ÜV/ESV (1 bar) für Schutzraum-Belüftungsanlagen

Das Überdruck-Explosions-Schutzventil ÜV/ESV dient als Abluftventil für Schutzraum-Belüftungsanlagen und übernimmt gleichzeitig die Funktion eines Explosionsschutzventils. Es sorgt für den kontrollierten Aufbau des notwendigen Schutzraumüberdrucks und schützt Zu- und Abluftöffnungen zuverlässig vor Druckwellen, die beispielsweise durch Explosionen, Sabotage oder industrielle Ereignisse entstehen können.

Die Ventile eignen sich für zivile Schutzräume, militärische Anlagen sowie sicherheitskritische Industrieanwendungen. Nach dem Abklingen einer Druck- oder Sogphase stellt sich das Ventil automatisch auf den normalen Lüftungsbetrieb zurück.

Je nach Variante ist das Ventil für VA 40-, VA 75- oder VA 150-Belüftungsanlagen ausgelegt.

---

Funktionsweise

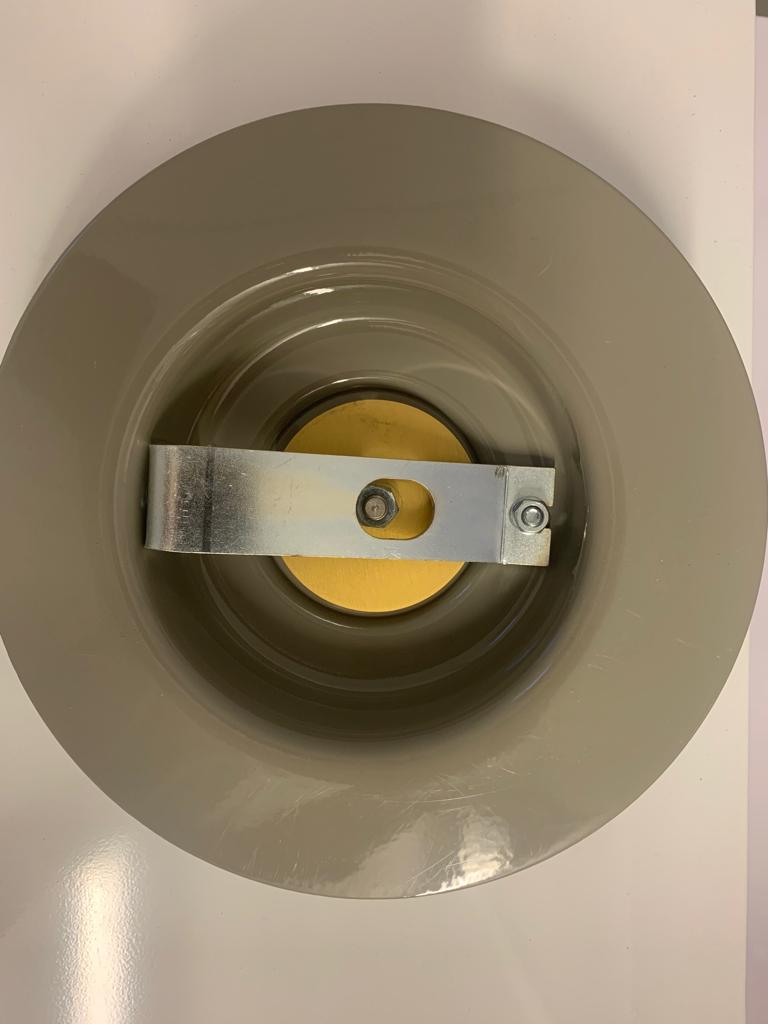

Im Ventilgehäuse befindet sich ein federgelagerter Ventilteller.

Bei einer Druckwelle wird der Ventilteller innerhalb kürzester Zeit gegen die Dichtfläche gepresst und verschließt den Luftdurchlass. Dadurch können gefährliche Druckwellen nicht in den Schutzraum eindringen.

Die integrierte Überdruckklappe sorgt gleichzeitig für den erforderlichen Schutzraumüberdruck während des Filterbetriebs. Sobald die Druck- oder Sogphase beendet ist, öffnet das Ventil selbstständig wieder und ermöglicht den normalen Luftaustausch.

Da lediglich der Ventilteller beweglich ist, arbeitet das System nahezu verschleißfrei und besonders zuverlässig.

---

Vorteile

• Überdruckregelung und Explosionsschutz in einem Bauteil
• Automatisches Schließen bei Druck- und Sogwellen
• Kontrollierter Aufbau des Schutzraumüberdrucks
• Automatische Rückstellung in den Lüftungsbetrieb
• Robuste Konstruktion für dauerhaften Einsatz
• Geringe Verschleißanfälligkeit
• Hohe Korrosionsbeständigkeit
• Geeignet für zivile, militärische und industrielle Schutzanlagen
• Wartungsarm und langlebig

---

Ausführung und Materialien

Je nach Variante werden unterschiedliche Gehäusegrößen verwendet.

Gemeinsame Merkmale:

• Ventilgehäuse aus hochwertigem Stahl
• Feuerverzinkte oder BABS-konforme Pulverbeschichtung (modellabhängig)
• Ventilteller und Schließmechanismus aus rostfreiem Stahl bzw. Aluminium (modellabhängig)

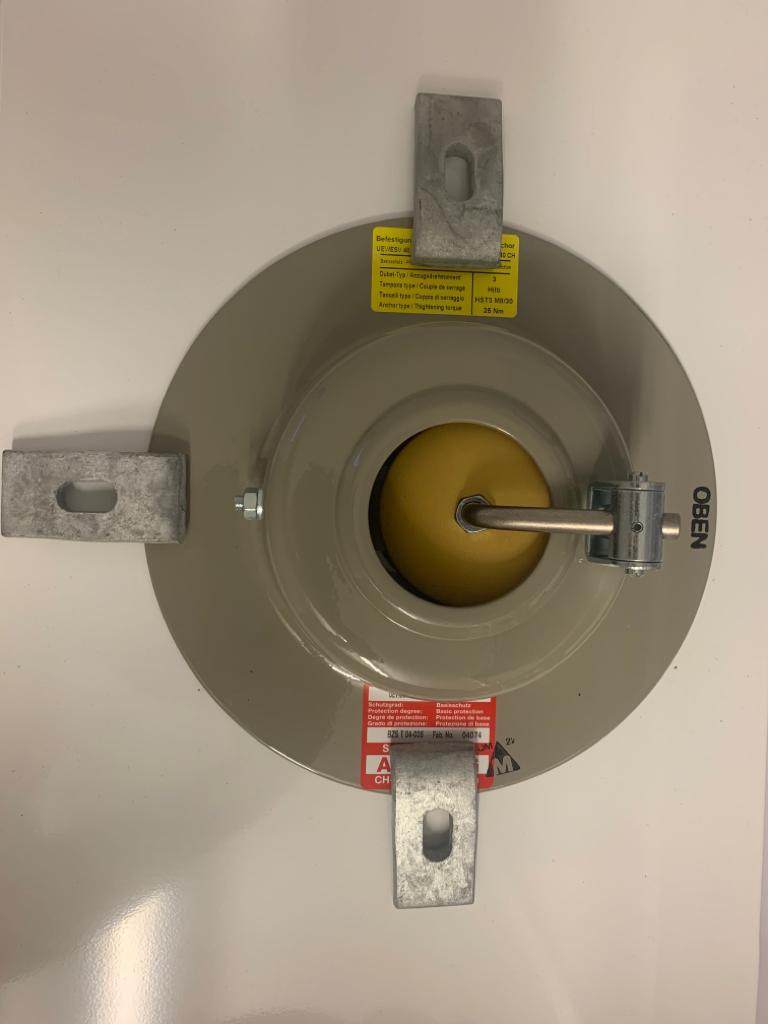

• Befestigungslaschen für sichere Montage
• Ausführung für bauseitige Abluftleitung
• Schutzgitter und Prallplatten als Zubehör erhältlich

---

Normen, Zulassung und Typenprüfung

Die Überdruck-Explosions-Schutzventile werden gemäß den Vorgaben des Bundesamtes für Bevölkerungsschutz (BABS) gefertigt und durch das LABOR SPIEZ (VBS) typengeprüft.

Je nach Variante gelten folgende Zulassungen: ÜV/ESV 40: BZS T 03-006; ÜV/ESV 75/150: BZS T 05-001

BSSD liefert ausschließlich geprüfte und zugelassene Komponenten für Schutzraumanlagen.

Wartung

Für eine dauerhaft sichere Funktion empfiehlt sich eine jährliche Wartung.

Dabei sollten folgende Punkte geprüft werden:

• Ventil reinigen
• Federn kontrollieren
• Beweglichkeit des Ventiltellers prüfen
• Klappenlager leicht schmieren
• Funktion der Überdruckklappe kontrollieren

Funktionsprüfung:

• Bei ausgeschalteter Belüftung muss die Überdruckklappe geschlossen sein.
• Im Filterbetrieb eines geschlossenen Schutzraums muss sich die Überdruckklappe öffnen.

---

Montagehinweis

Für die Montage dürfen ausschließlich zugelassene Befestigungssysteme verwendet werden. Alle Dübel, Anker und Befestigungselemente müssen den jeweiligen Zulassungsvorgaben entsprechen. Die Montage ist gemäß den Herstellerangaben und den vorgeschriebenen Anzugsmomenten durchzuführen.

---

Hinweis für Planer und Betreiber

Die Auswahl des geeigneten Überdruck-Explosions-Schutzventils richtet sich nach Belüftungsanlage, Luftleistung und Schutzraumkonzept. BSSD unterstützt Sie bei der Auswahl der passenden Variante für Neuinstallationen, Modernisierungen und Ersatzbeschaffungen.
