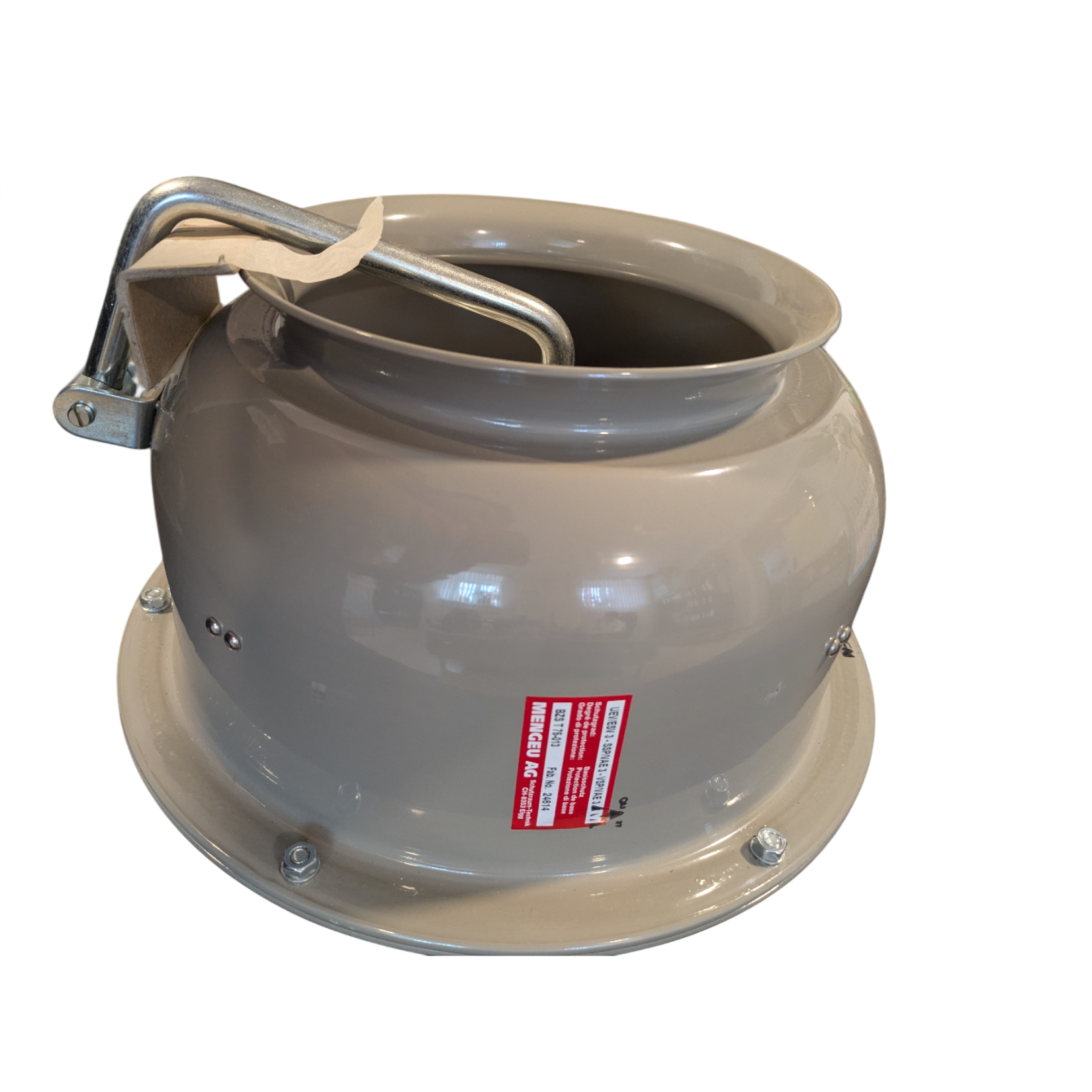

Explosion-Schutzventil
770,53 €
inkl. 19 % MwSt. zzgl. Versandkosten
Das Explosionsschutzventil ESV 3 (GP) ist ein druckfestes Abluftventil für Schutzraum-Belüftungsanlagen. Es führt verbrauchte Luft kontrolliert aus dem Schutzraum ab und schützt gleichzeitig Personen sowie technische Anlagen vor Druck- und Sogwellen infolge konventioneller und nuklearer Explosionen.
Das Ventil ist für den Basisschutz (1 bar) ausgelegt, erfüllt die Anforderungen des Technischen Pflichtenhefts TPH 04 des Bundesamtes für Bevölkerungsschutz (BABS) und ist für zivile, militärische sowie industrielle Schutzanlagen geeignet.
Lieferzeit: 3-4 Wochen
Explosionsschutzventil ESV 3 (GP) – Abluftventil für Schutzraum-Belüftungsanlagen
Das Explosionsschutzventil ESV 3 (GP) ist ein druckfestes Abluftventil für Schutzraum-Belüftungsanlagen. Es dient der kontrollierten Abführung verbrauchter Luft aus dem Schutzraum und schützt gleichzeitig Personen sowie technische Anlagen vor den Auswirkungen von Druck- und Sogwellen infolge konventioneller und nuklearer Explosionen.
Das Ventil wurde speziell für den Einsatz in geschützten Bereichen entwickelt und gewährleistet auch unter außergewöhnlichen Belastungen eine zuverlässige Funktion. Durch die automatische Schließfunktion wird der Luftdurchtritt bei auftretenden Druckwellen sicher unterbrochen.
Das ESV 3 (GP) eignet sich für zivile und militärische Schutzanlagen sowie sicherheitsrelevante Industrieanwendungen.
Anwendung und Einsatzbereiche
Das Explosionsschutzventil ESV 3 (GP) wird als Abluftventil für Schutzraum-Belüftungsanlagen eingesetzt.
Typische Einsatzbereiche:
- Zivilschutzanlagen
- Personenschutzräume
- Militärische Schutzanlagen
- Kritische Infrastruktur
- Führungs- und Kommunikationsanlagen
- Industrielle Sicherheitsbereiche
Das Ventil bildet einen druckfesten Abschluss von Abluftöffnungen und unterstützt die Schutzfunktion der gesamten Belüftungsanlage.

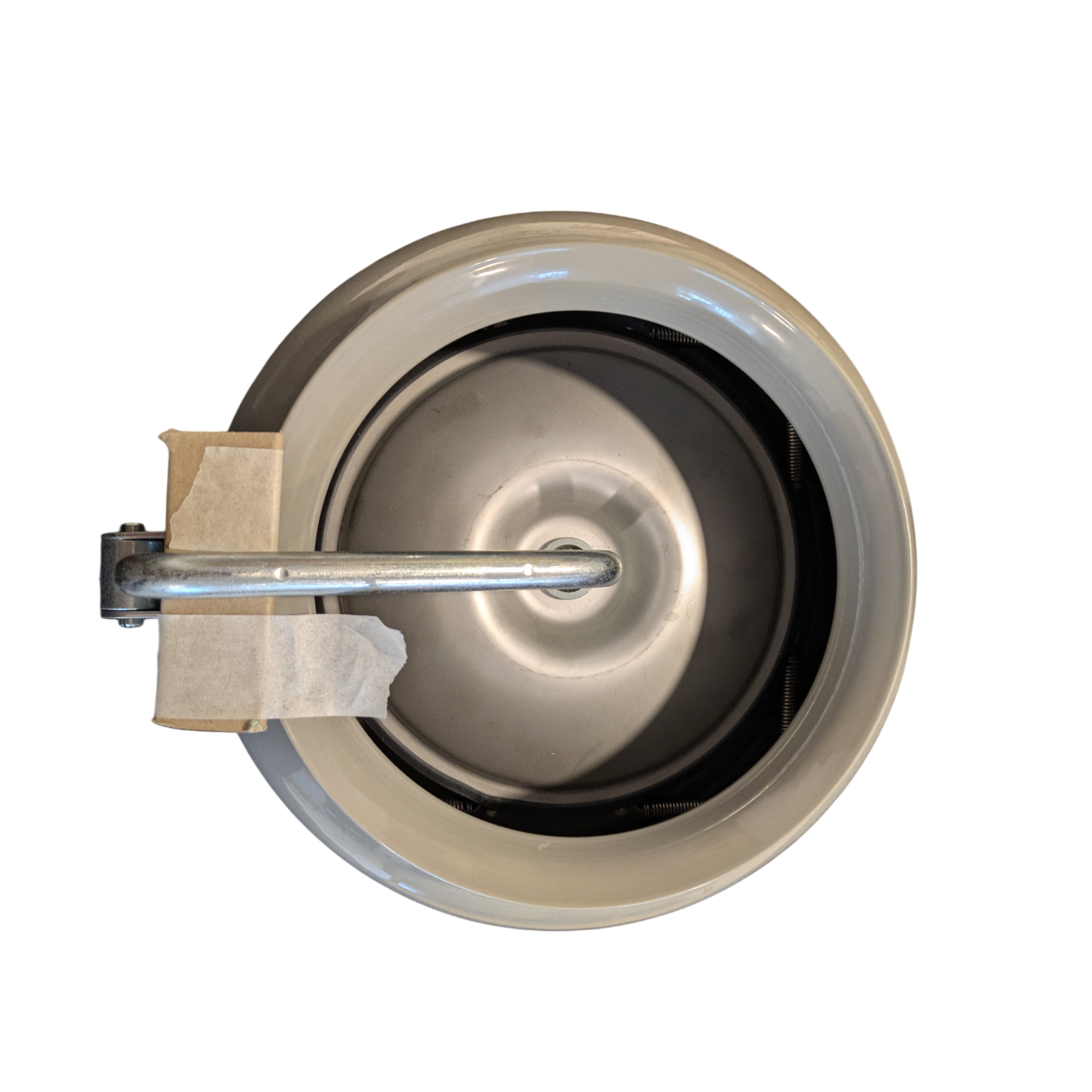

Funktionsweise
Im normalen Lüftungsbetrieb ermöglicht das ESV 3 (GP) die kontrollierte Abführung der verbrauchten Luft aus dem Schutzraum.
Bei einer auftretenden Druckwelle wird der Ventilteller automatisch gegen die Dichtfläche gedrückt. Dadurch wird der Luftdurchlass innerhalb kürzester Zeit geschlossen und das Eindringen gefährlicher Druckkräfte in den Schutzraum verhindert.
Auch bei einer nachfolgenden Sogwirkung reagiert der Ventilteller zuverlässig und schließt in die entgegengesetzte Richtung.
Nach dem Abklingen der Druck- beziehungsweise Sogphase stellt sich das Ventil automatisch wieder in den normalen Betriebszustand zurück.

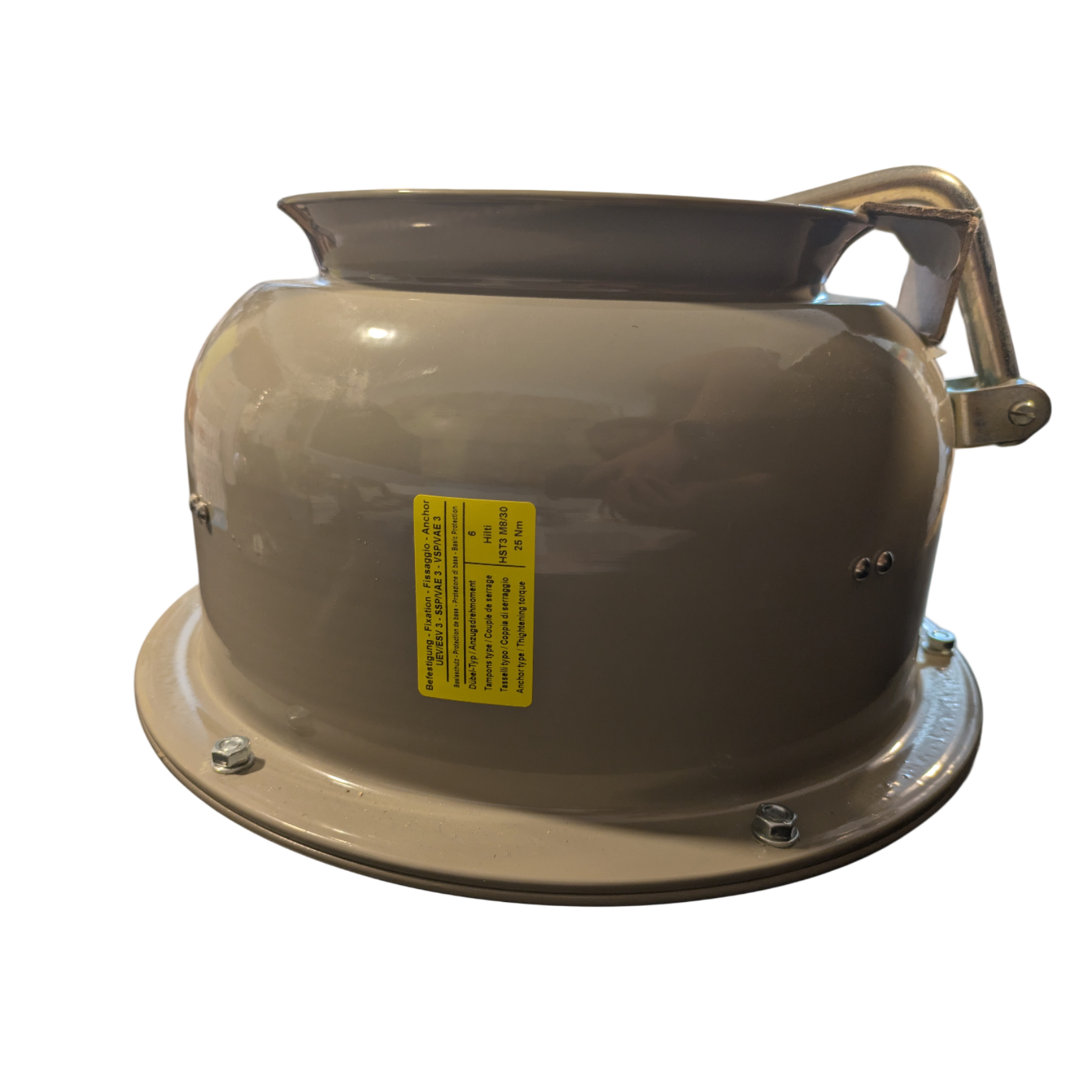

Konstruktion und Ausführung
Das ESV 3 (GP) besteht aus einer robusten, korrosionsgeschützten Konstruktion und ist für einen langfristigen Einsatz in Schutzanlagen ausgelegt.
Lieferumfang:
- Ventilgehäuse mit Grundplatte, vollbad feuerverzinkt
- Ventilteller mit Schließmechanismus aus rostfreiem Stahl
- 6 Befestigungslaschen
- 6 Bolzenanker HST3 M8x95
- Befestigungsmaterial gemäß Ausführung
- Installationsdokumentation
Die Konstruktion mit geringem Wartungsaufwand ermöglicht einen zuverlässigen Betrieb über lange Einsatzzeiträume.
Normen, Zulassung und Typenprüfung
Das Explosionsschutzventil ESV 3 (GP) erfüllt die Anforderungen des Technischen Pflichtenhefts TPH 04 des Schweizerischen Bundesamtes für Bevölkerungsschutz (BABS).
Die Ausführung erfolgt gemäß den Vorgaben für Schutzraumtechnik. Das Ventil wurde typengeprüft und durch die zuständigen Stellen abgenommen.
Zulassung: BZS T 75-003
Schutzgrad: Basisschutz (1 bar)
BSSD stellt sicher, dass in Schutzraumanlagen ausschließlich geprüfte und zugelassene Komponenten eingesetzt werden.
Technische Daten
| Merkmal | Daten |
|---|---|
| Produkttyp | Explosionsschutzventil ESV 3 (GP) |
| Funktion | Abluftventil und Explosionsschutz |
| Schutzgrad | Basisschutz 1 bar |
| Luftmenge | 200–800 m³/h |
| Druckverlust | 22–346 Pa |
| Gewicht | ca. 6,3 kg inkl. Befestigungslaschen |
| Material Gehäuse | Stahl, vollbad feuerverzinkt |
| Material Schließmechanismus | Rostfreier Stahl |
| Montage | Mit bauseitiger Abluftleitung |
Luftleistung und Druckverlust
| Luftmenge | Widerstand |
|---|---|
| 200 m³/h | 22 Pa |
| 300 m³/h | 48 Pa |
| 400 m³/h | 85 Pa |
| 500 m³/h | 132 Pa |
| 600 m³/h | 192 Pa |
| 700 m³/h | 263 Pa |
| 800 m³/h | 346 Pa |
Vorteile des ESV 3 (GP)
- Zuverlässiger Schutz gegen Druck- und Sogwellen
- Automatische Funktion ohne externe Energieversorgung
- Robuste Konstruktion für anspruchsvolle Einsatzbedingungen
- Geeignet für Schutzraum-Belüftungsanlagen
- Korrosionsgeschützte Ausführung für langfristigen Betrieb
- Wartungsarme mechanische Konstruktion
- Einfache Integration in bestehende Schutzraumsysteme
Montage und Wartung
Die Montage erfolgt entsprechend den Herstellerangaben und den geltenden Schutzraumrichtlinien.
Erforderlich sind:
- fachgerechter Einbau mit bauseitiger Abluftleitung
- Verwendung geeigneter Befestigungsmittel
- regelmäßige Funktionskontrolle des Ventils
Für die langfristige Betriebssicherheit empfiehlt sich eine regelmäßige Prüfung der Beweglichkeit des Ventiltellers sowie der mechanischen Komponenten.
Beratung und Projektunterstützung
Sie planen eine neue Schutzraum-Belüftungsanlage oder möchten bestehende Systeme modernisieren?
BSSD unterstützt Behörden, Unternehmen und Betreiber bei der Auswahl geeigneter Explosionsschutzkomponenten, der technischen Auslegung und der Integration in bestehende Schutzraumkonzepte.
Kontaktieren Sie uns für eine technische Beratung und eine passende Systemlösung.
